标准连接墙段在冷弯薄壁型钢轻聚合物复合墙体建筑中的应用

标准连接墙段在冷弯薄壁型钢轻聚合物复合墙体建筑中的应用

浏览量
【摘要】:
在冷弯薄壁型钢轻聚合物复合墙体建筑中,墙体的连接对于结构安全较为重要,墙体L型、T型、十字型连接节点数量多,传统连接方式为平直墙体通过螺钉及连接件连接,连接种类多。

在冷弯薄壁型钢轻聚合物复合墙体建筑中,墙体的连接对于结构安全较为重要,墙体L型、T型、十字型连接节点数量多,传统连接方式为平直墙体通过螺钉及连接件连接,连接种类多。

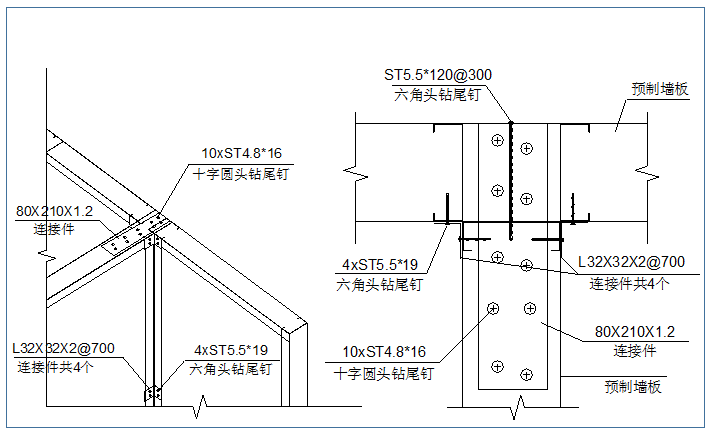

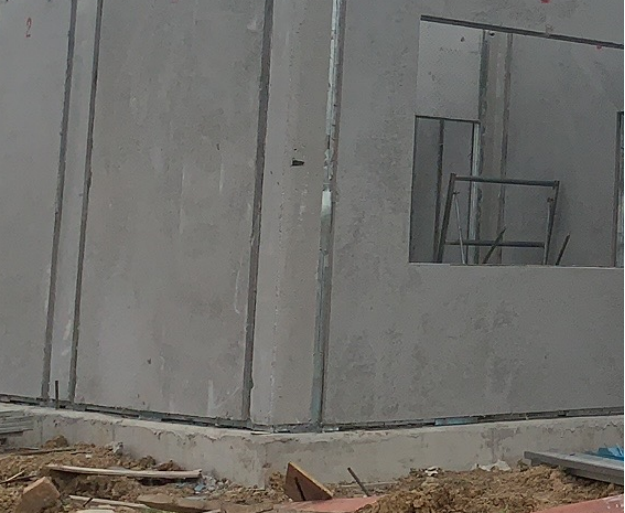

L字型墙体连接节点

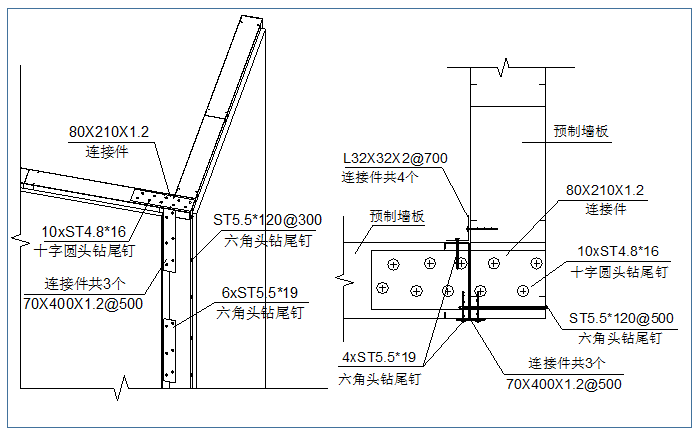

T字型墙体连接节点

复合墙体厚度大于龙骨截面高度,龙骨位于中部,两侧断桥层在四周缩进,便于与相邻墙体连接。

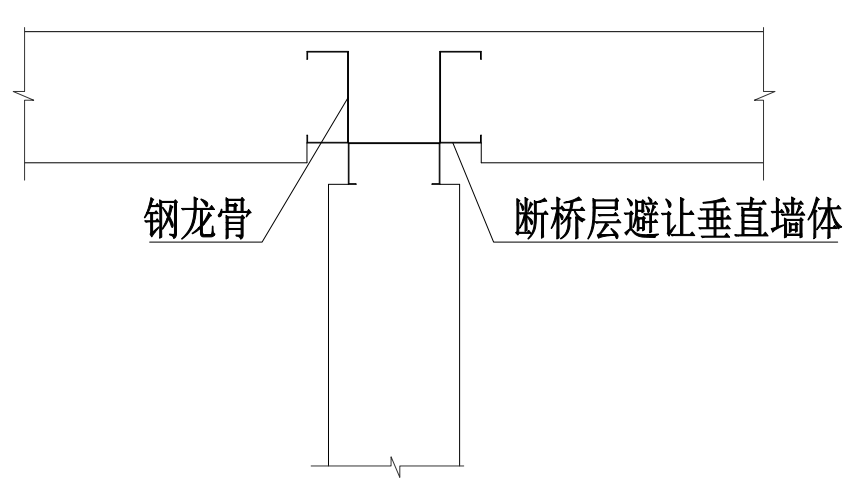

墙体垂直连接平面图







复合墙体与复合墙体垂直连接时,为便于固定连接件,墙体断桥层需在连接处避让与之垂直墙体,即在断桥层开设竖直通长凹槽。因此增加了墙板制作时的支模工作量,也不利于墙板的流水线生产。

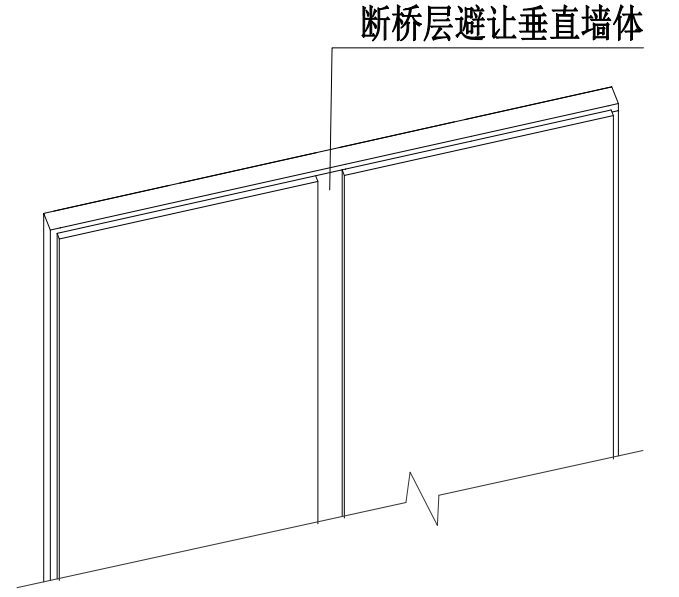

墙体断桥层开凹槽示意图

在设计时对钢构件的位置、数量进行优化,并在龙骨腹板上合理开设洞口,便于浆料浇筑,在工厂制作成预制墙段。

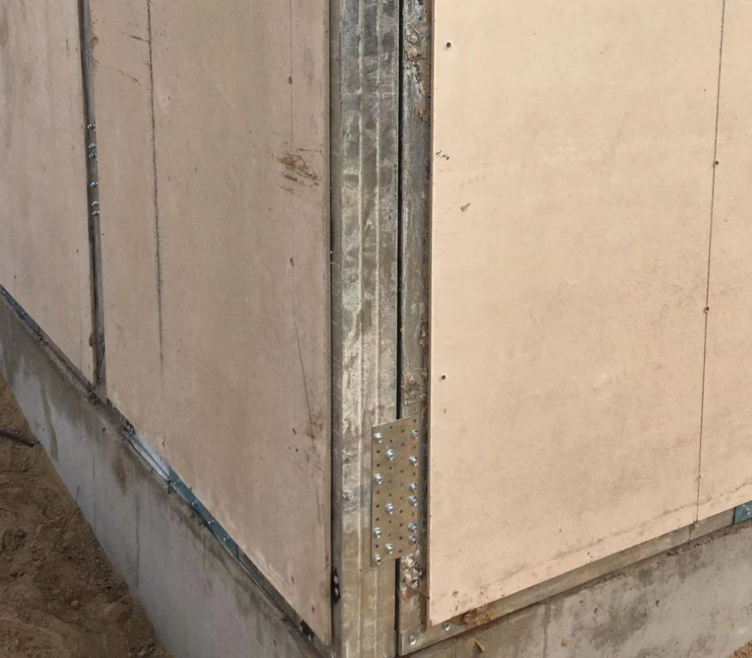

L型连接墙段

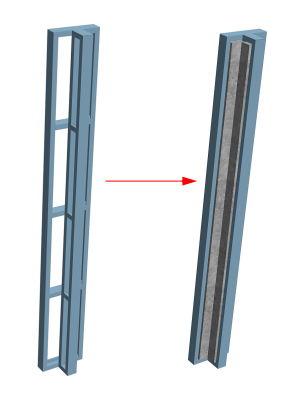

T型连接墙段

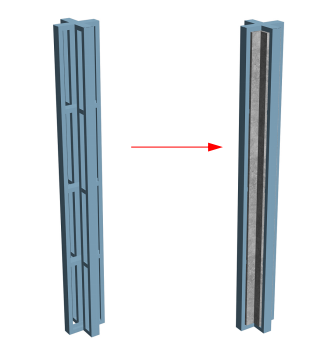

十型连接墙段

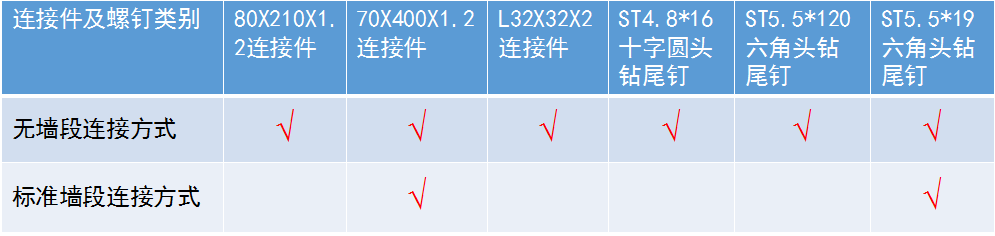

两种墙体连接方式所用连接件及螺钉种类对比

标准墙段连接方式优点



1、加快墙板支模速度



传统方式下,墙体断桥层需避让与之垂直连接墙体,墙板的凹槽多,每一个凹槽需两道模具。通过标准墙段连接,墙板无需开设凹槽,大大减少了支模工作量。



2 提高阴阳角方正度



墙体L型、T型、十型标准件在工厂制作,检验手段丰富,作业条件好,更容易保证阴阳角方正、顺直的要求。



3 简化墙体连接构造



连接件及螺钉种类由6种简化为2种,所有连接方式统一为一字型连接,现场安装更加快捷。



4 标准件,可批量生产



根据常规建筑层高批量制作高度不同的标准件,通过大批量制作节省制作成本,缩短项目构件制作周期。



5 三维模型设计更简单



通过标准件的应用,减少了墙体种类。墙体的分段方式更加统一,提高了三维模型的设计速度。
